石川除渣劑中西部總代理

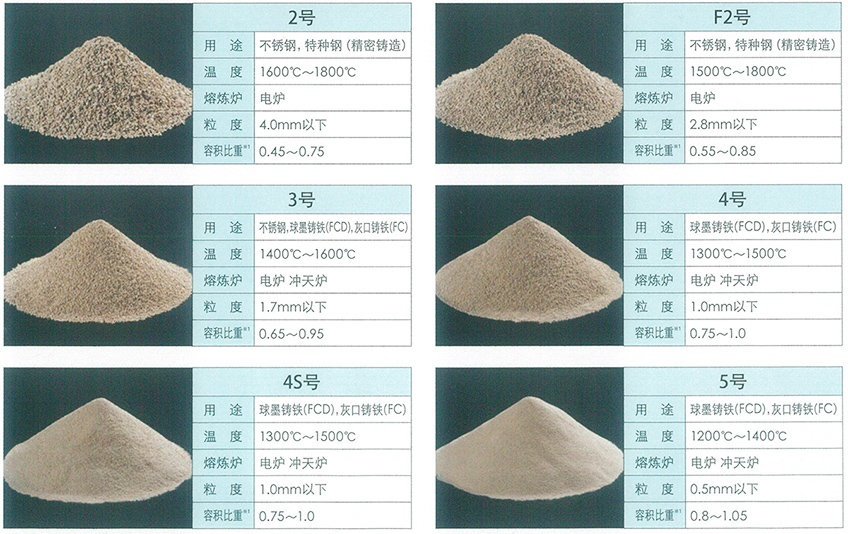

　　除渣材產(chǎn)品分類一覽表

　　以上數(shù)據(jù)僅為參考數(shù)值，不是保證數(shù)值。詳情相談?wù)埓乖儽竟?/p>

　　1、容積比重:測量碎石的比重時，由于巖石里面存在大量空隙，用水填充所有空隙比較困難，于是按照其成形的尺寸來計算體積，然后用重量除以體積的簡便辦法求得比重。

　　2、產(chǎn)品的顏色可能會因地層而異，但是質(zhì)量絕對保證。

　　3、產(chǎn)品的制造方法、規(guī)格等如有變更，恕不提前通知。

　　特性：

　　使用石川硅石，可對「提高鑄造產(chǎn)品品質(zhì)」

　　「降低不良品發(fā)生率」以及「保護環(huán)境」上得到全面實現(xiàn)。

　　使用方法：

　　1.用柄勺、鏟子等盛取「石川硅石」，靠近鑄造溶液表面播撒。其膨脹的同時，在鑄造溶液表面急速形成一層被膜，與礦渣及異物粘合形成膨脹體。

　　再用適當(dāng)?shù)陌魻罟ぞ邔⒄澈吓蛎涹w挑出扔掉，就能得到干凈的鑄造溶液。

　　2.根據(jù)鑄造溶液的種類、澆包大小、熔煉爐的容量以及使用目的不同，使用量也各不相同,通常1噸鑄造溶液需播撒「石川硅石」約0.3-0.6升。

　　3.不需像稻草灰那樣大量撒播。

　　產(chǎn)品在起泡時，偶爾會有爆裂迸出現(xiàn)象，操作時請注意保持足夠的距離，使用防護以免燙傷。

　　石川硅石的性質(zhì)：

　　巖石種類 沉積巖(主要是凝灰?guī)r)

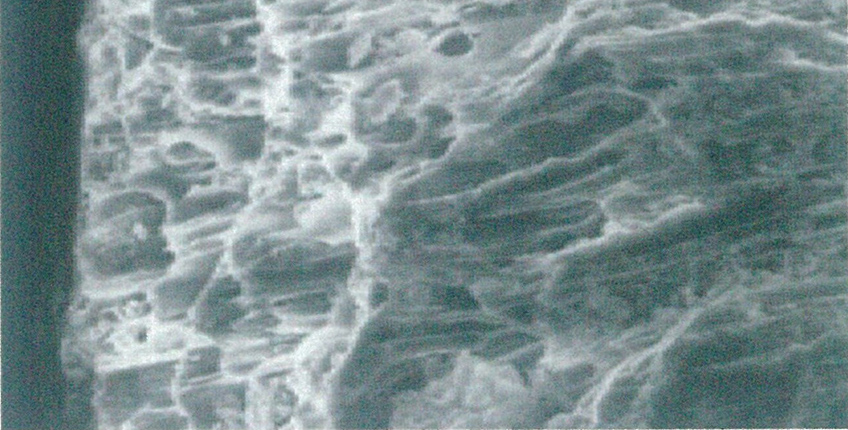

　　石川硅石在顯微鏡下的照片(放大500倍)

　　石川硅石是一種夭然礦產(chǎn)物，因此并非所有產(chǎn)品均與上述數(shù)據(jù)完全一致。

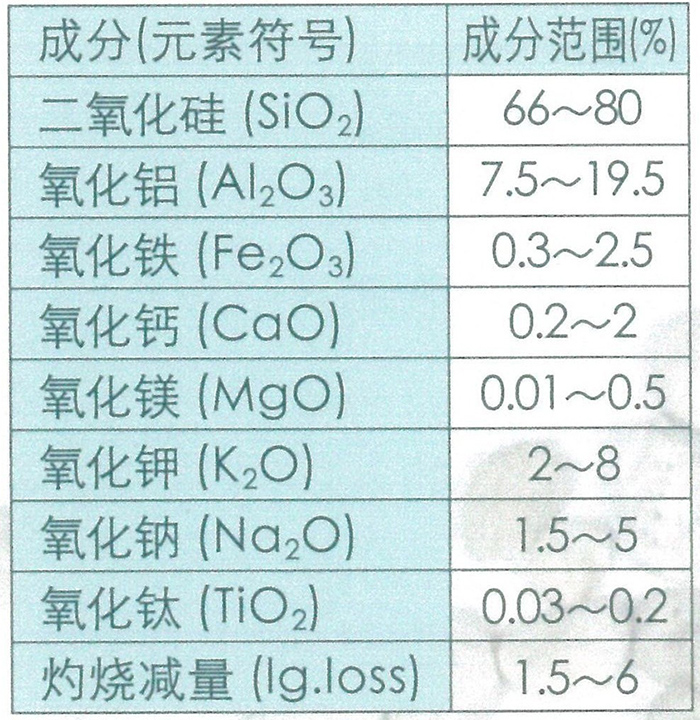

　　主要組成：

　　吸水率：29.20% (JIS:R:A5208)

　　氣孔率試驗：77.6%(1號)(JIS:R:2614)

　　PH試驗：4.5-7.0

　　耐酸試驗：60℃鈹硫酸、鈹硫酸+濃硝酸2.3%...…無變化

　　                    30℃鈹硫酸、鈹硫酸+濃硝酸2.3%...…無變化

　　                     屬于天然玻璃(Si02)，化學(xué)性質(zhì)極其穩(wěn)定

　　耐火度：SK 3a (C1.140℃) JIS一R2204

　　熱傳導(dǎo)率：180.5℃ 0.280Kcal/mh℃

　　                     302.5℃ 0.348Kcal/mh℃

　　凍結(jié)試驗：在-20℃條件下放置24小時......無變化JIS-A5208

　　飽和透水系數(shù)：2.5*10-2m/s
